როგორ მოწმდება PVD საფარის ხარისხი

PVD საფარი შეიძლება გამოიყურებოდეს გლუვი და მაინც გაუმართავი იყოს ექსპლუატაციის დროს. მხოლოდ ფერი არ ადასტურებს ფენის სისქეს, ადჰეზიას, სიმტკიცეს ან ცვეთამედეგობას. საიმედო შემოწმების გეგმა აერთიანებს ზედაპირის შემოწმებას, ლაბორატორიულ გაზომვებს, ფუნქციურ ტესტებს და წარმოების ჩანაწერებს. ეს არის პრაქტიკული პასუხი კითხვაზე: როგორ მოწმდება PVD საფარის ხარისხი?

სწორი ტესტის პაკეტი დამოკიდებულია დაფარულ ნაწილზე. საჭრელი ხელსაწყოები საჭიროა კიდის დაფარვის, ადჰეზიის, სიმტკიცისა და ცვეთის მკაცრი კონტროლი. ყალიბებს სჭირდებათ სტაბილური ადჰეზია და დაბალი ხახუნი. დეკორატიული ფურნიტურა უფრო მეტ მნიშვნელობას ანიჭებს ფერს, ბზინვარებას, კოროზიისადმი მდგრადობას და ხილულ დეფექტებს. ამიტომ, მიღების კრიტერიუმები უნდა შეთანხმდეს წარმოების დაწყებამდე.

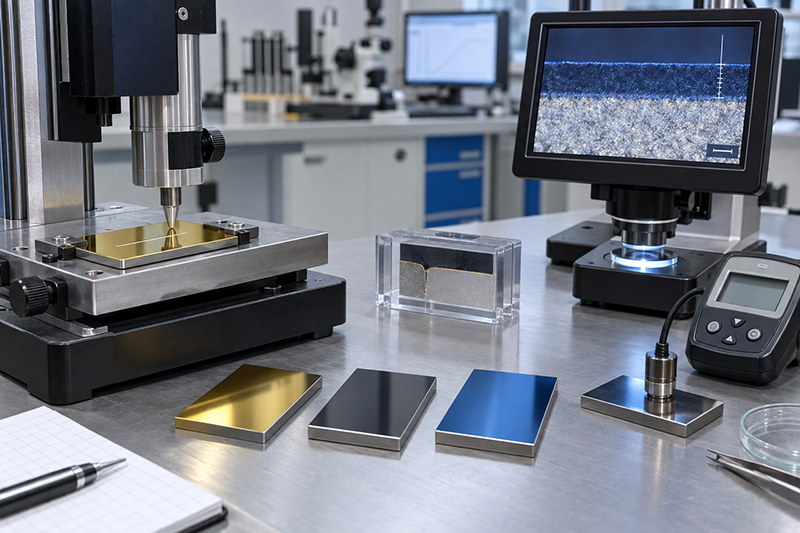

1. ვიზუალური და ზედაპირული შემოწმება

შემოწმება, როგორც წესი, იწყება კონტროლირებადი განათების პირობებში, რასაც მოჰყვება ოპტიკური მიკროსკოპია. ოპერატორი ამოწმებს ნახვრეტებს, წვეთებს, ორმოებს, აქერცვლას, დამწვრობის ნიშნებს, დაუფარავ ადგილებს, კიდეების დაგროვებას, ფერის ვარიაციას და დამუშავების დროს დაზიანებულ ადგილებს. რკალისებურად დალექილი საფარი შეიძლება შეიცავდეს მაკრონაწილაკებს, ამიტომ მისაღები დონე უნდა შეესაბამებოდეს ნაწილის ფუნქციას და დასრულების მოთხოვნებს. დეფექტების რუკა და საცნობარო ნიმუშები ვიზუალურ გადაწყვეტილებებს უფრო თანმიმდევრულს ხდის პარტიებს შორის.

2. საფარის სისქე და ერთგვაროვნება

PVD საფარის სისქე ჩვეულებრივ იზომება კალოტესტით, რენტგენის ფლუორესცენციით, სტილუსის პროფილომეტრიით ან განივი მიკროსკოპიით. მეთოდი უნდა შეესაბამებოდეს საფარის მასალას, სუბსტრატს, გეომეტრიას და მოსალოდნელ სისქის დიაპაზონს. ერთი ჩვენება იშვიათად არის საკმარისი. გაზომვები უნდა მოიცავდეს რამდენიმე პოზიციას, მათ შორის ცენტრს, კიდეებს, ჩაღრმავებულ ადგილებს და სხვადასხვა სამონტაჟო დონეზე განთავსებულ ნაწილებს. შედეგმა უნდა აჩვენოს საშუალო სისქე, მინიმალური სისქე, მაქსიმალური სისქე და ვარიაცია დატვირთვის მიხედვით.

3. ადჰეზიის ტესტირება

ცუდმა ადჰეზიამ შეიძლება გამოიწვიოს ადრეული აქერცვლა, მაშინაც კი, როდესაც სიმტკიცე მაღალია. Rockwell-ის ჩაღრმავების ტესტი უზრუნველყოფს წარმოების სწრაფ შემოწმებას ჩაღრმავების გარშემო ბზარებისა და დელამინაციის შესწავლით. პროგრესული დატვირთვის ნაკაწრების ტესტი აღრიცხავს კრიტიკულ დატვირთვებს, რომლებიც დაკავშირებულია შეკავშირებულ ბზარებთან ან წებოვანი მასალის უკმარისობასთან; ISO 20502 და ASTM C1624 ხშირად გამოიყენება მყარი კერამიკული საფარის ნაკაწრების ტესტირებისთვის. ტესტის დატვირთვა, სტილუსის მდგომარეობა, სუბსტრატის სიმტკიცე და საფარის სისქე უნდა ჩაიწეროს, რადგან ისინი გავლენას ახდენენ შედეგზე.

4. სიმტკიცე და ზედაპირის უხეშობა

საფარის სიმტკიცე, როგორც წესი, ფასდება ნანოჩაღრმავებით ან ინსტრუმენტული ჩაღრმავებით. ჩაღრმავების სიღრმე უნდა დარჩეს მცირე ფენის სისქესთან შედარებით, წინააღმდეგ შემთხვევაში სუბსტრატი დაამახინჯებს შედეგს. ISO 14577 იძლევა ინსტრუმენტული ჩაღრმავების ტესტირების ჩარჩოს. ზედაპირის უხეშობა იზომება პროფილიომეტრით ან ოპტიკური მეთოდით. ​​უხეშობას მნიშვნელობა აქვს, რადგან წვეთებს, ზრდის დეფექტებს და შემდგომ გაპრიალებას შეუძლია შეცვალოს ხახუნი, ჭრის ქცევა, დალუქვის მახასიათებლები და გარეგნობა.

5. ხახუნის ცვეთისა და კოროზიის ტესტები

ფუნქციური ტესტირება ლაბორატორიულ მაჩვენებლებს რეალურ გამოყენებასთან აკავშირებს. დისკზე ქინძისთავით ან დისკზე ბურთით ტესტირებით შესაძლებელია ხახუნის კოეფიციენტისა და ცვეთის ლიანდაგის მოცულობის შედარება. ჭრის ჩანართებს შეიძლება დასჭირდეთ კონტროლირებადი დამუშავების ცდები, ხოლო ფორმირების ხელსაწყოების შემოწმება შესაძლებელია ხაზვის ან შტამპვის ცდებით. კოროზიისადმი მდგრადობა შეიძლება შეფასდეს ნეიტრალური მარილის შესხურებით, ტენიანობით ან გამოყენების სპეციფიკური ქიმიური ნივთიერების ზემოქმედებით. ტესტის პირობები უნდა იყოს მითითებული; დატვირთვის, სიჩქარის, კონტრშეტევის, ტემპერატურის ან ექსპოზიციის დროის გარეშე შედეგის სანდო შედარება შეუძლებელია.

6. კომპოზიციის სტრუქტურა და ფერი

ენერგოდისპერსიული რენტგენის სპექტროსკოპიით შესაძლებელია ძირითადი საფარის ელემენტების დადასტურება, ხოლო რენტგენის დიფრაქციით შესაძლებელია ფაზებისა და კრისტალური სტრუქტურის იდენტიფიცირება. სკანირებადი ელექტრონული მიკროსკოპია ავლენს განივი კვეთის სიმკვრივეს, ფენების არქიტექტურას და ინტერფეისის დეფექტებს. დეკორატიული PVD საფარი ასევე მოწმდება სპექტროფოტომეტრით. L*, a* და b* მნიშვნელობების ჩაწერა იძლევა განმეორებად ფერის ტოლერანტობას, რომელიც უფრო საიმედოა, ვიდრე მხოლოდ ვიზუალური შედარება.

7. პარტიის თანმიმდევრულობა და პროცესის ჩანაწერები

საბოლოო შემოწმება უნდა იყოს დაკავშირებული PVD საფარის დანადგარიდან მიღებულ პროცესის მონაცემებთან. სასარგებლო ჩანაწერები მოიცავს ბაზის წნევას, სამუშაო წნევას, სუბსტრატის ტემპერატურას, გადახრის ძაბვას, წყაროს დენს ან სიმძლავრეს, გაზის ნაკადს, დალექვის დროს, ფიქსატორის სიჩქარეს, გაწმენდის ეტაპებს და სამიზნის ან კათოდის მდგომარეობას. ტენდენციების დიაგრამებმა შეიძლება გამოავლინოს დრიფტი, სანამ ნაწილები სპეციფიკაციიდან გადავა. თითოეული დატვირთვის შენახული მოწმის კუპონი ასევე აძლევს ხარისხის გუნდებს სტაბილურ ზედაპირს დესტრუქციული ტესტირებისთვის.

რომელი ტესტები უნდა შედიოდეს

Huasheng PVD სისტემების ინსპექტირების დაგეგმვა

ახლისთვის PVD საფარის მანქანა, შემოწმების გეგმა უნდა იყოს პროცესის მიღების ნაწილი და არა დამატებული ინსტალაციის შემდეგ. Huasheng-ის GFOUR HiPIMS პლატფორმა, MD სერიის რკალური იონური მოპირკეთების სისტემები, HD ჰიბრიდული სისტემები და DECO დეკორატიული აღჭურვილობა ემსახურება სხვადასხვა საფარის მიზანს. მიღების ნიმუშები და ტესტირების მეთოდები უნდა შეესაბამებოდეს დაგეგმილ სამუშაო ნაწილს, საფარის სტრუქტურას, სამაგრების განლაგებას და წარმოების სიმძლავრეს.

სასარგებლო მიღების ჩანაწერში მითითებულია საფარის რეცეპტი, სუბსტრატის მასალა და სიმტკიცე, წინასწარი დამუშავების გზა, ჩატვირთვის ნიმუში, გაზომვის ადგილები, ტესტირების მეთოდები, ლიმიტები და შედეგი. ეს ქმნის საბაზისო საფუძველს შემდგომი პარტიების შედარებისა და პროცესის პრობლემების მოგვარებისთვის.

დასკვნა

PVD საფარის ხარისხი არ დასტურდება ერთი სიმტკიცის მნიშვნელობით ან ლამაზი ზედაპირით. მკაცრი კონტროლის გეგმა ამოწმებს გარეგნობას, სისქის განაწილებას, ადჰეზიას, სიმტკიცეს, უხეშობას, შემადგენლობას, ცვეთასთან დაკავშირებულ ქცევას და პროცესის სტაბილურობას. ყველაზე ეფექტური გეგმა საკმარისად მოკლეა რუტინული წარმოებისთვის, საკმარისად მკაცრია დრიფტის დასაფიქსირებლად და პირდაპირ კავშირშია ნაწილის მომსახურების პირობებთან.

ხშირად დასმული კითხვები

ა. რა არის PVD საფარის ხარისხის ყველაზე მნიშვნელოვანი ტესტი?

უნივერსალური ერთიანი ტესტი არ არსებობს. სისქე და ადჰეზია საერთო საწყისი წერტილებია, მაგრამ პრიორიტეტი უნდა მოჰყვეს ნაწილის გაუმართაობის რისკს. საჭრელ ხელსაწყოსაც სჭირდება ცვეთის ან დამუშავების დადასტურება, ხოლო დეკორატიულ ნაწილს - ფერის და კოროზიის შემოწმება.

ბ. როგორ იზომება PVD საფარის სისქე?

გავრცელებული მეთოდებია კალოტესტი, რენტგენის ფლუორესცენცია, პროფილომეტრია და განივი მიკროსკოპია. საუკეთესო მეთოდი დამოკიდებულია საფარზე, სუბსტრატზე, გეომეტრიასა და საჭირო სიზუსტეზე.

გ. როგორ მოწმდება PVD საფარის ადჰეზია?

როკველის ჩაღრმავება სასარგებლოა სწრაფი კლასიფიკაციისთვის. პროგრესული დატვირთვის ნაკაწრების ტესტირება იძლევა კრიტიკული დატვირთვის მონაცემებს და საფარის უკმარისობის უფრო დეტალურ ხედვას.

დ. შეუძლია თუ არა ვიზუალურ შემოწმებას PVD საფარის ხარისხის დადასტურება?

ვიზუალური დათვალიერებით ვლინდება ლაქები, წვეთები, აქერცვლა, დაუფარავი ადგილები და ფერის სხვაობა, თუმცა თავისთავად ვერ ადასტურებს სიმტკიცეს, სისქის ან ადჰეზიის არსებობას.
